变电站综合自动化系统
一、系统概述 变电站综合自动化系统是指通过执行规定功能来实现某一给定目标的一些相互关联单元的组合。功能的综合是其区别 于常规变电站的最大特点，它以计算机技术为基础，以数据通讯为手段，以信息共享为目标。 通过变电站综合自动化系统内各设备间相互交换信息、数据共享，完成变电站运行监视和控制任务。变电站综合自动 化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维 护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。
二、系统组成 系统分三层结构： 设备层：通过微机保护、电力仪表、其他智能设备对电力线路、断路器等重要设备进行监测。 间隔层：对设备层智能设备的数据采集与传输。 管理层：通过应用功能展示电力运行状况。

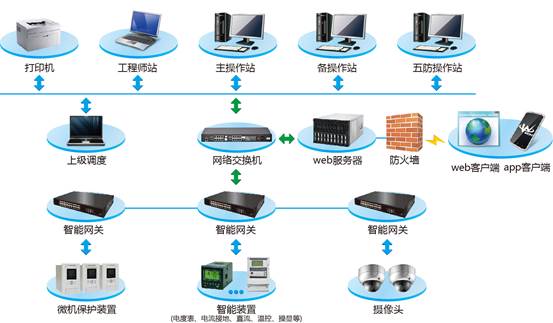

典型结构图
系统功能图
变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。

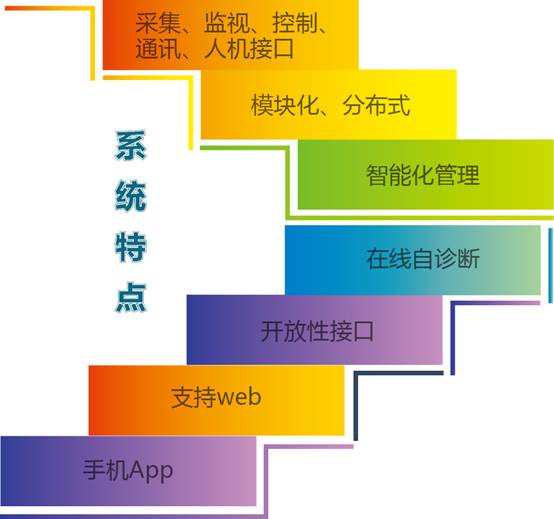

三、系统特点 l 具有数据采集及处理、监视及控制、通讯、人机接口四个模块，能适应各种不同的硬件配置。 l 系统采用模块化、分布式结构，集测量、保护、控制、监测故障录波及其分析、运行日志、事件存储、保护投退、操作票管理、视频联动、通讯、参数设置和定值读取等多功能于一体。 l 运行管理智能化，智能化不仅表现在常规自动化功能上，还表现在能够在线自诊断，并将诊断结果送往远方主控端。 l 整个系统简单可靠，可扩展性强，开放式结构，支持多种应用程序接口，报警分类浏览，操作员权限分组，友好美观的图形界面等。 l 能够与变电站内所有智能设备对接，支持多种通讯规约，并提供接口与上级调度对接。 l 实现变电站的无人值守，减少维护费用。

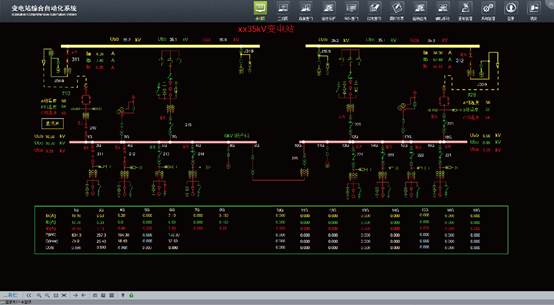

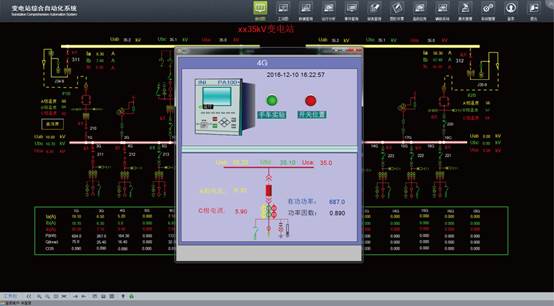

四、功能描述 1、 实时监测与远程遥控闭锁

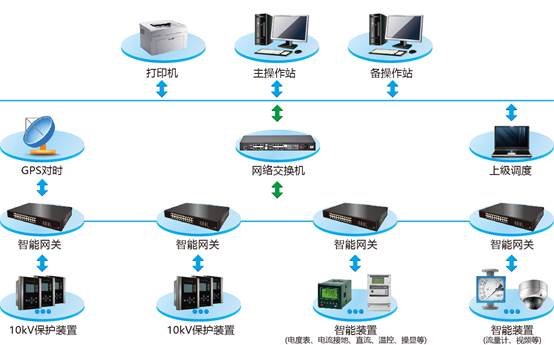

典型组网图
