调度集控中心系统
一、系统概述 调度集控中心系统是全方位开放的基于Windows网络及操作系统平台的SCADA系统，是调度中心/集控中心调度和运行人员实现电网监视、控制的人机界面、同时具有计算、统计、历史数据信息保存检索、报表处理和事故追忆等应用功能。主要应用于国内县级调度中心实现对多个受控站和电网的监视控制，同时也可以应用于中、小型地区的调度中心。

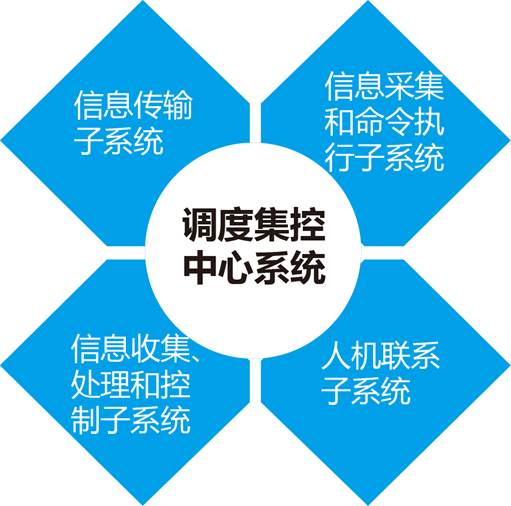

调度集控中心系统一般由信息采集和命令执行子系统，信息传输子系统，信息的收集、处理和控制子系统，人机联系子系统四部分组成。

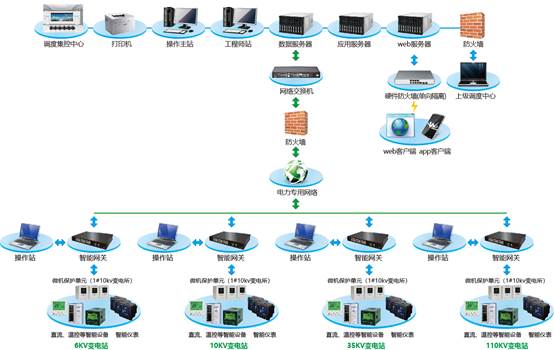

二、系统组成 典型结构图

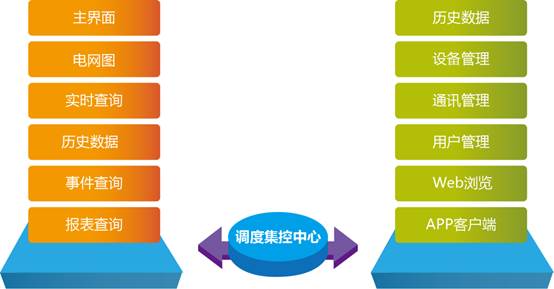

系统功能图
三、系统特点 1、用户管理与系统安全 调度集控中心系统实行严格的用户权限和密码管理，系统用户可根据需要定义不同级别的用户操作权限，权限定义可以与设备相关联，也可实行权限的时间限制和权限在特定条件下的权限转移，用户的登录、注销和操作信息均进入系统日志进行存档记录，以备查询，既保证了系统操作的灵活性，又保证了系统的安全可靠。 2、灵活的配置模式 系统设计采用标准化、模块化的设计思想，所有应用模块均可在应用平台的基础上灵活安装、拆卸、修改和升级，而不会影响系统的安全可靠使用，对不同规模和需求的用户可实现按需设计，分布实施，既节省了用户投资，又保证了系统以后的扩容升级需要。 3、丰富的规约处理 调度集控中心系统集聚了丰富的通讯规约库，几乎包括了电力系统目前常见国内外各厂家不同设备的多种通讯规约，如部颁CDT、SC1801、IEC870-5-101、IEC870-5-104、DNP3.0、POLLING、n4f以及其它多种IED智能设备的通讯规约，最大限度的实现电力系统智能设备互联互通。 4、基于Excel的自定义报表系统 利用Excel的报表处理功能以及二次开发工具，在支撑平台上，建立报表系统，支持报表模板自定义，可形成日报、月报、年报等多种形式的报表；支持召唤打印和定时打印。
四、功能描述

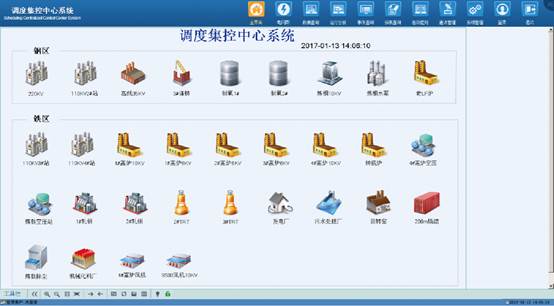

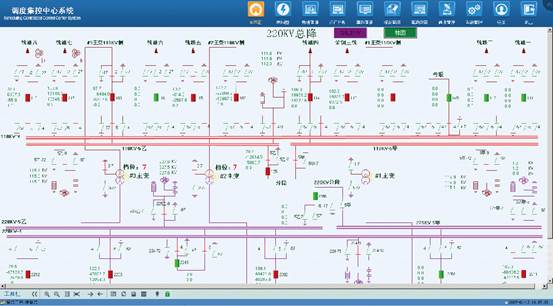

实时采集各站点数据，并通过图形界面显示站点的分布情况，通过点击图上的各个站点可查看该站内的变电设备一次接线图以及实时数据。
典型组网图
